При выборе проверьте возможность (вернее сказать сложность) установки экрана для выбранной Вами платы. Единый стандарт отсутствует, и даже экраны с одинаковой диагональю отличаются в плане монтажа. Сложность установки некоторых экранов может Вас неприятно удивить.
Если Вы будете собирать первый принтер и все названия плат для Вас пустой звук, то в первую очередь Вам необходимо определиться с прошивкой. На текущий момент распространены следующие варианты прошивки:
- Lerdge - закрытая прошивка, которая устанавливается только на платы Lerdge-X и Lerdge-K. Настройка производится с сенсорного экрана или g-кодами.
- Marlin устанавливается на огромный список плат. Расплатой за это является необходимость конфигурирования и компилирования прошивки пользователем.
- RepRapFirmware устанавливается на платы DUET3D. Настройка производится g-кодами. Существует вариант установки и на другие платы, но это вариант не для новичков.
- Klipper и Smoothieware не стоит рассматривать как варианты для новичков.
Прошивка и плата LERDGE
LERDGE-X
Если Вы не планируете собирать экзотическую конфигурацию, простота настройки для Вас в приоритете, а перспектива ковыряться в прошивке отпугивает, выбирайте LERDGE-X. Все параметры Вы с лёгкостью зададите через сенсорный экран.
Раздел форума про LERDGE
Старшая модель LERDGE-K актуальна, если планируется установка двух экструдеров. Планируют многие, ставят единицы, реально эксплуатируют еще меньше.
В LERDGE-K присутствует возможность изменения тока и микрошага для драйвера по UART. Полезность данной функции сильно преувеличена. На практике, Вы один раз выполните настройку драйверов и забудете про это.
Единственной реально полезной функцией при подключении по UART может быть SensorLessHoming (парковка без концевиков).
Если Ваш бюджет ограничен, лучше потратьте разницу стоимости между LERDGE-X и LERDGE-K на другие комплектующие.
- Проста в настройке;
- Функциональный сенсорный экран 3.5";
- Сменные драйверы (выбирайте TMC2209 или TMC2226);
- Отсутствие возможности управления драйверами по UART;
- Закрытая прошивка;
- Отсутствие возможности глубокой настройки;
- Отсутствие на плате мосфета подогрева стола. Модуль для подключения приобретаются отдельно. Наличие мосфета на других платах бесполезно, так как в большинстве случаев мощности мосфетов на плате недостаточно.
- Отсутствие web-интерфейса. Возможно управление принтером и передача файлов через Wi-Fi при установке Wi-Fi модуля (приобретается отдельно) и программы Lerdge Cotrol Tool (только под Windows).
Если Вы не планируете собирать экзотическую конфигурацию, простота настройки для Вас в приоритете, а перспектива ковыряться в прошивке отпугивает, выбирайте LERDGE-X. Все параметры Вы с лёгкостью зададите через сенсорный экран.
Раздел форума про LERDGE
Примечание по LERDGE-K
Старшая модель LERDGE-K актуальна, если планируется установка двух экструдеров. Планируют многие, ставят единицы, реально эксплуатируют еще меньше.
В LERDGE-K присутствует возможность изменения тока и микрошага для драйвера по UART. Полезность данной функции сильно преувеличена. На практике, Вы один раз выполните настройку драйверов и забудете про это.
Единственной реально полезной функцией при подключении по UART может быть SensorLessHoming (парковка без концевиков).
Если Ваш бюджет ограничен, лучше потратьте разницу стоимости между LERDGE-X и LERDGE-K на другие комплектующие.
Прошивка Marlin и Плата SKR
SKR Mini E3 с распаянными драйверами является очень выгодным по стоимости. Так как на плате уже распаяны самые актуальные на текущий момент драйверы TMC2209, Вы вряд ли захотите их менять. Лично я ни разу не слышал о случаях выхода из строя драйвера самого по себе, зато полно случаев сгорания при попытке замены кривыми руками.
- Низкая цена;
- Открытая прошивка (Marlin);
- Обширные настройки;
- Необходимость компилирования прошивки и глубокого погружения для настройки.

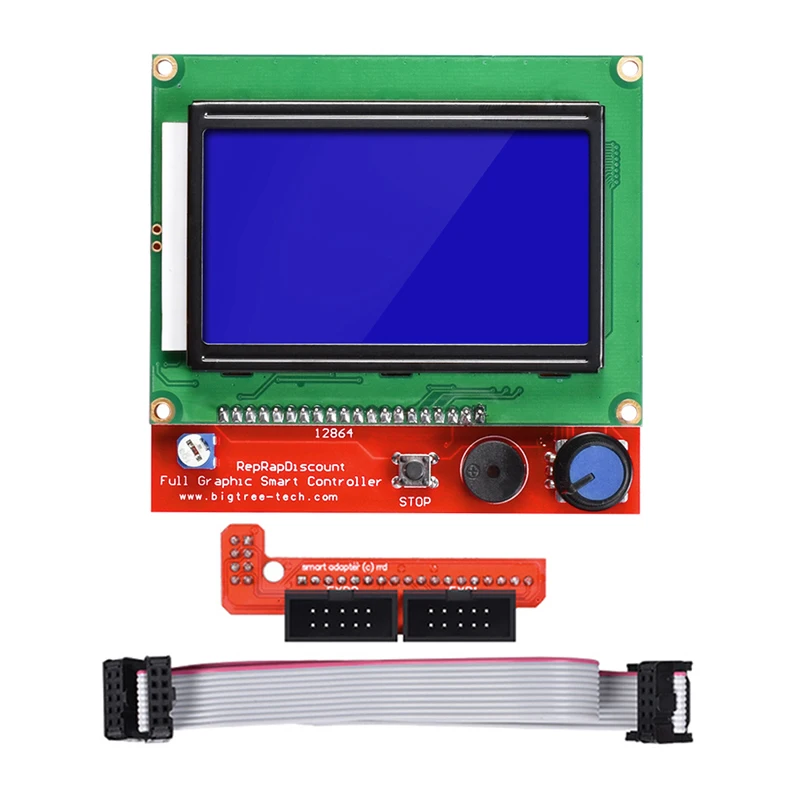

Экран Mini12864
Примечание по сенсорным экранам для плат с прошивкой Marlin
Не идите на поводу у Китайских маркетологов и не смотрите в сторону сенсорных экранов для плат с прошивкой Marlin.
Китайские TFT "изобретения" не предусмотрены разработчиками прошивки Marlin. По сути это плата с отдельным микроконтроллером, которая эмитирует подключение к ПК. Как бы парадоксально это не звучало, но Вы заплатите больше за потерю функционала.
Вы можете заплатить еще больше купив "изобретение" TFT35 E3 V3.0, объединяющее TFT и LCD12864 в одном устройстве и возвращающее функционал LCD12864.
https://youtu.be/oKH4KCGr7_M?t=6024
https://youtu.be/KYxnfv7K134?t=2847
Китайские TFT "изобретения" не предусмотрены разработчиками прошивки Marlin. По сути это плата с отдельным микроконтроллером, которая эмитирует подключение к ПК. Как бы парадоксально это не звучало, но Вы заплатите больше за потерю функционала.
Вы можете заплатить еще больше купив "изобретение" TFT35 E3 V3.0, объединяющее TFT и LCD12864 в одном устройстве и возвращающее функционал LCD12864.
https://youtu.be/oKH4KCGr7_M?t=6024
https://youtu.be/KYxnfv7K134?t=2847
Прошивка RepRapFirmware и плата DUET 3 MINI 5+
DUET 3 MINI 5+
Если Вы присматриваетесь к этой плате, то скорее всего эта статья не для Вас. У Вас уже есть опыт эксплуатации других плат и Вы хотите получить максимальную гибкость в настройке.
RepRapFirmware follows the philosophy of "G-code everywhere". RepRapFirmware следует философии "G-коды везде".
Раздел форума про DUET
- Открытая прошивка (RepRapFirmware);
- Обширные настройки;
- Функциональный WEB-интерфейс;
- Драйверы TMC2209 распаяны на плате;
- Необходимость глубокого погружения в настройки;
Если Вы присматриваетесь к этой плате, то скорее всего эта статья не для Вас. У Вас уже есть опыт эксплуатации других плат и Вы хотите получить максимальную гибкость в настройке.
RepRapFirmware follows the philosophy of "G-code everywhere". RepRapFirmware следует философии "G-коды везде".
Раздел форума про DUET
Примечание по экранам

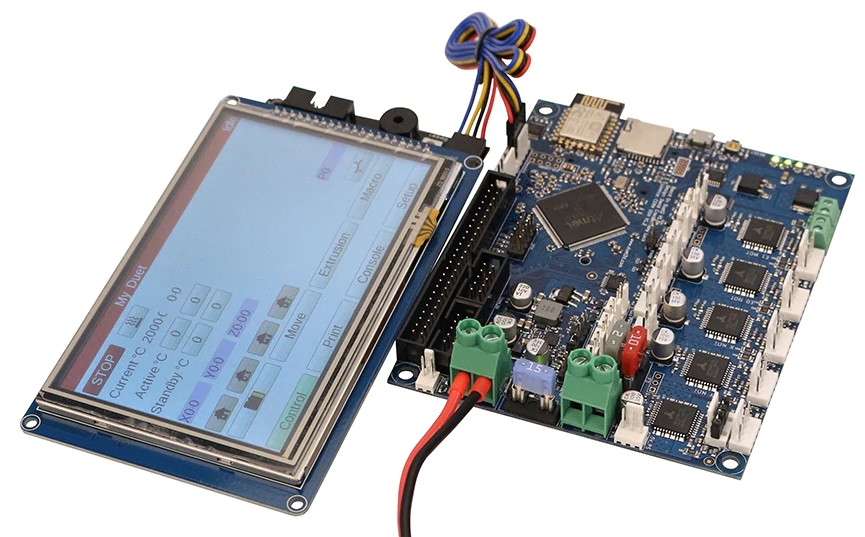

PanelDue
Габариты сенсорного экрана PanelDue, даже с самой маленькой диагональю 4.3", не позволят установить его в штатное место корпуса UNI. Придется изобретать внешний корпус. К тому же функционал этого экрана не пропорционален его стоимости. Использование такого экрана для вывода нескольких параметров выглядит странно. С другой стороны, функциональный WEB-интерфейс позволяет эксплуатировать плату DUET без экрана.
Mini12864
Оптимальным является использование экрана Mini12864, который легко устанавливается в корпус UNI при наличии необходимой панели.
Габариты сенсорного экрана PanelDue, даже с самой маленькой диагональю 4.3", не позволят установить его в штатное место корпуса UNI. Придется изобретать внешний корпус. К тому же функционал этого экрана не пропорционален его стоимости. Использование такого экрана для вывода нескольких параметров выглядит странно. С другой стороны, функциональный WEB-интерфейс позволяет эксплуатировать плату DUET без экрана.
Mini12864
Оптимальным является использование экрана Mini12864, который легко устанавливается в корпус UNI при наличии необходимой панели.
Общие выводы
Настроить все параметры с экрана за несколько минут или конфигурировать прошивку несколько дней? Сторонники найдутся для обоих случаев. Ключевыми факторами при выборе прошивки и платы для сборки первого принтера являются Ваши задачи и адекватная оценка собственных сил. Идеального решения для всех не существует. Каждый вариант платы и прошивки не лишён недостатков, проблем и глюков.
LERDGE можно рекомендовать как простой вариант для первого опыта. Так как Вас в первую очередь будет волновать работа принтера в целом, а не нюансы настройки и работы прошивки. Первое время печать будет сравнима с чудом, Вы будете поглощены тонкостями работы с разными пластиками, а отсутствие какого-то функционала точно не будет Вас беспокоить.
Расплатой за простоту настройки является отсутствие гибкости. Возможно в будущем с Lerdge Вам станет "тесно".
Выбирая SKR или другую плату для прошивки Marlin, необходимо быть уверенным в своих силах. Если фразы "скачать с GitHub", "открыть конфиг", "среда разработки" и "компилировать прошивку" для Вас звучат как бред, то этот вариант не для Вас. Иначе вы изведёте себя и чат.
Конечно существуют видео и статьи по настройке, но они не описывают все возможные нюансы. Необходимо не просто повторять все действия, а понимать суть и вносить изменения для своего конкретного случая. Даже установка среды разработки может стать для некоторых проблемой.
Двух одинаковых самосборов не существует, поэтому на просьбу прислать прошивку для принтера UNI Вам покрутят пальцем у виска. В любом случае Вам придётся вносить изменения и компилировать прошивку под себя.
Следующее "короткое" видео поможет понять, о чём идёт речь.
Прошивка Marlin может быть установлена не только на SKR, но и на множество других плат. Если написанное Вас не отпугнуло, лучше выбирать распространенный вариант платы. Иначе Вы рискуете биться с подготовкой прошивки под свою "эксклюзивную" плату в одиночестве.
Прошивку RepRapFirmware для плат DUET не потребуются компилировать. Настройки выполняются G-кодами через конфигурационные файлы.
Владельцев этой платы меньше и большую часть информации Вам придётся искать на зарубежных ресурсах. С другой стороны, возможности платы DUET с прошивкой RepRapFirmware ограничены только Вашей фантазией. Это отличный вариант, если Вы энтузиаст и не ограничены в финансах.
Можно сэкономить, купив китайскую копию платы, но китайцы не были бы китайцами, если бы использовали качественные комплектующие. Получается та ещё недешевая лотерея.
LERDGE можно рекомендовать как простой вариант для первого опыта. Так как Вас в первую очередь будет волновать работа принтера в целом, а не нюансы настройки и работы прошивки. Первое время печать будет сравнима с чудом, Вы будете поглощены тонкостями работы с разными пластиками, а отсутствие какого-то функционала точно не будет Вас беспокоить.
Расплатой за простоту настройки является отсутствие гибкости. Возможно в будущем с Lerdge Вам станет "тесно".
Выбирая SKR или другую плату для прошивки Marlin, необходимо быть уверенным в своих силах. Если фразы "скачать с GitHub", "открыть конфиг", "среда разработки" и "компилировать прошивку" для Вас звучат как бред, то этот вариант не для Вас. Иначе вы изведёте себя и чат.
Конечно существуют видео и статьи по настройке, но они не описывают все возможные нюансы. Необходимо не просто повторять все действия, а понимать суть и вносить изменения для своего конкретного случая. Даже установка среды разработки может стать для некоторых проблемой.
Двух одинаковых самосборов не существует, поэтому на просьбу прислать прошивку для принтера UNI Вам покрутят пальцем у виска. В любом случае Вам придётся вносить изменения и компилировать прошивку под себя.
Следующее "короткое" видео поможет понять, о чём идёт речь.
Прошивка Marlin может быть установлена не только на SKR, но и на множество других плат. Если написанное Вас не отпугнуло, лучше выбирать распространенный вариант платы. Иначе Вы рискуете биться с подготовкой прошивки под свою "эксклюзивную" плату в одиночестве.
Прошивку RepRapFirmware для плат DUET не потребуются компилировать. Настройки выполняются G-кодами через конфигурационные файлы.
Владельцев этой платы меньше и большую часть информации Вам придётся искать на зарубежных ресурсах. С другой стороны, возможности платы DUET с прошивкой RepRapFirmware ограничены только Вашей фантазией. Это отличный вариант, если Вы энтузиаст и не ограничены в финансах.
Можно сэкономить, купив китайскую копию платы, но китайцы не были бы китайцами, если бы использовали качественные комплектующие. Получается та ещё недешевая лотерея.
Примечание по заказу сменных драйверов
Китайцы не придерживаются референсного дизайна от производителей чипов драйверов и изобретают свои вариации и ревизии. У одного производителя TMC2209V2, у другого TMC2209V3. Почему-то многие думают, что V3 лучше. Но чип на этих драйверах один и тот же. В общем китайцы занимаются маркетинговым бредом.
Чтобы в последствии не изобретать велосипед, заказывайте драйверы вместе с платой из одного лота. По крайней мере уточните совместимость драйверов с платой перед покупкой. Расположение контактов у разных производителей и разных "версий" могут отличаться и в результате получается такая "красота":
А может случиться и такое:
Чтобы в последствии не изобретать велосипед, заказывайте драйверы вместе с платой из одного лота. По крайней мере уточните совместимость драйверов с платой перед покупкой. Расположение контактов у разных производителей и разных "версий" могут отличаться и в результате получается такая "красота":
А может случиться и такое:
Выводы коротко
- При минимальном бюджете на электронику берите что-то наподобие BIGTREETECH SKR MINI E3 с распаянными драйверами TMC2209/TMC2226 и экран Mini12864. Никаких сенсорных экранов.
С компиляцией прошивки Marlin Вам придётся повозиться. - Если плата под прошивку Marlin уже имеется, но хочется больше функционала, можно докупить Rapberry Pi Zero W и установить прошивку Klipper. В этом случае желательно обладать хотя бы базовыми знаниями GNU/Linux или иметь желание и время в этом разбираться.
- Если хочется простоты настройки, выбирайте LERDGE-X с драйверами TMC2209 и экраном в комплекте.
Расплатой за простоту будет отсутствие гибкой настройки.
LERDGE-K в большинстве случаев будет напрасной тратой средств. - Если бюджет не жмёт, хочется экспериментов и максимально гибких настроек, смотрите в сторону прошивки RepRapFirmware и платы DUET 3 MINI 5+.
Существуют варианты китайских клонов и плат адаптированных под прошивку RepRapFirmware.
